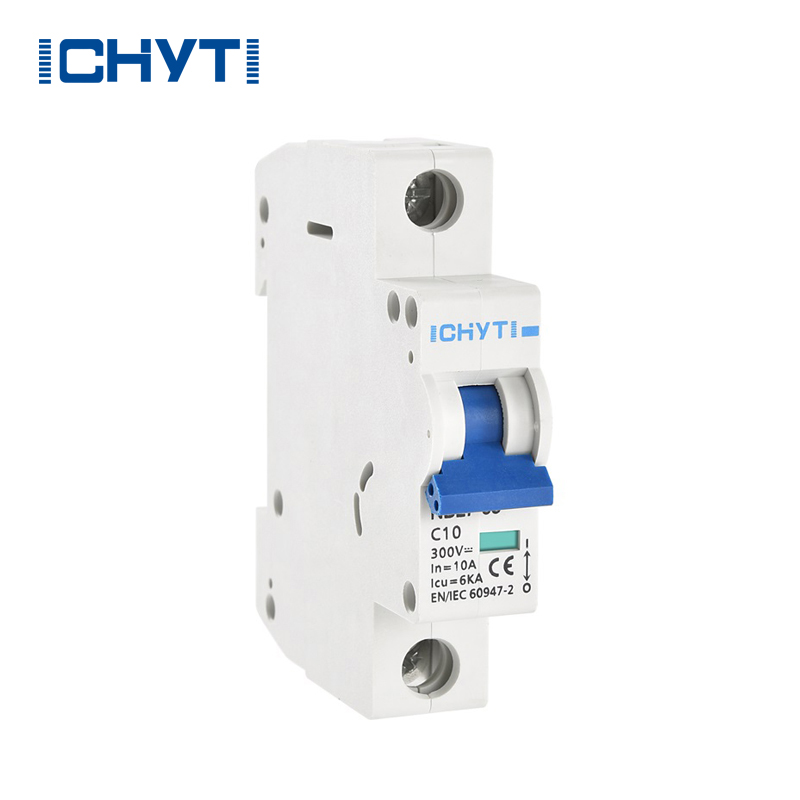

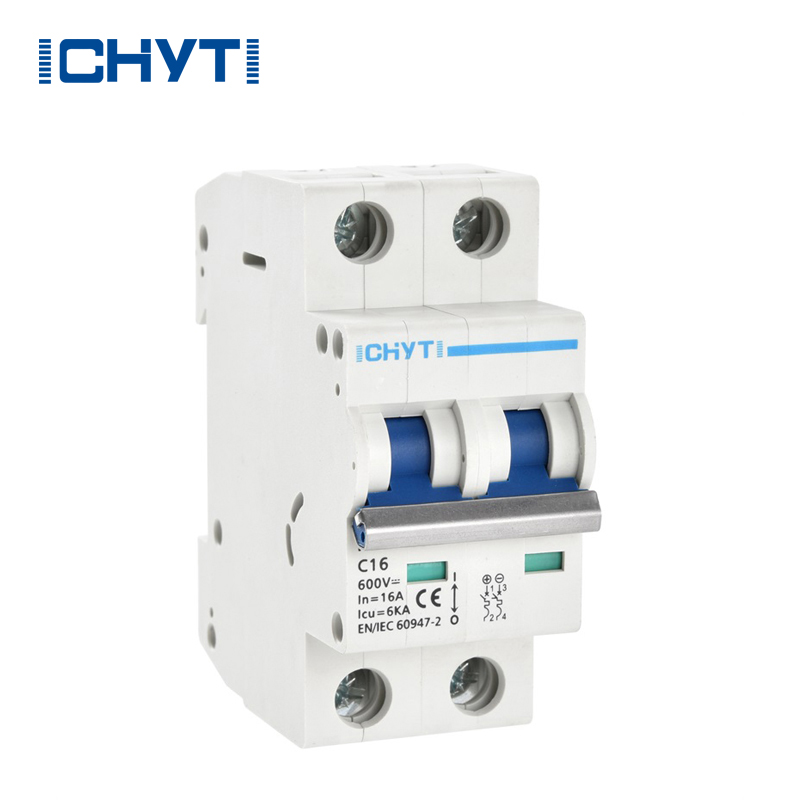

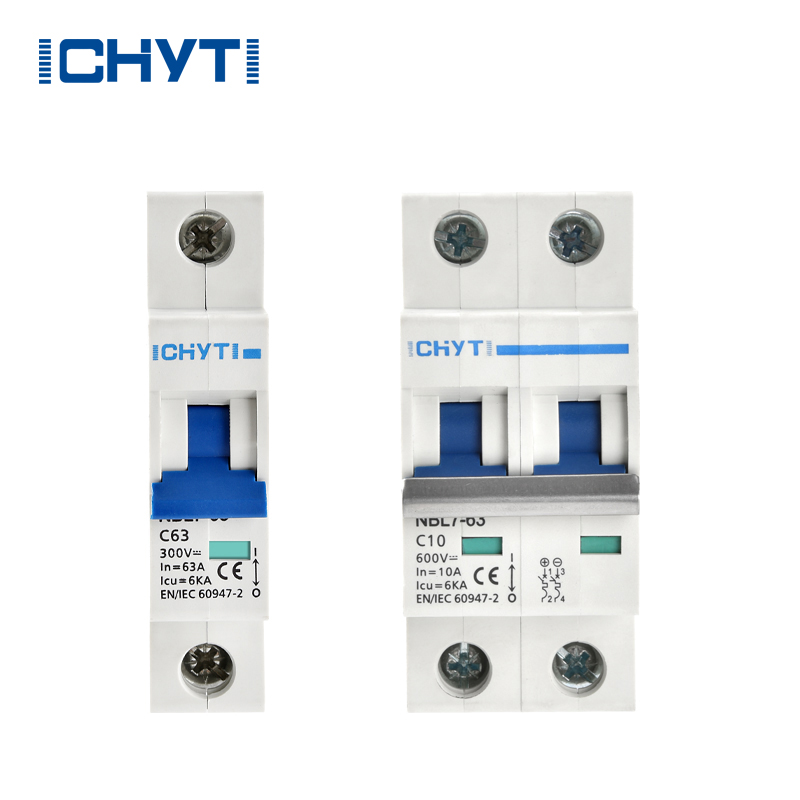

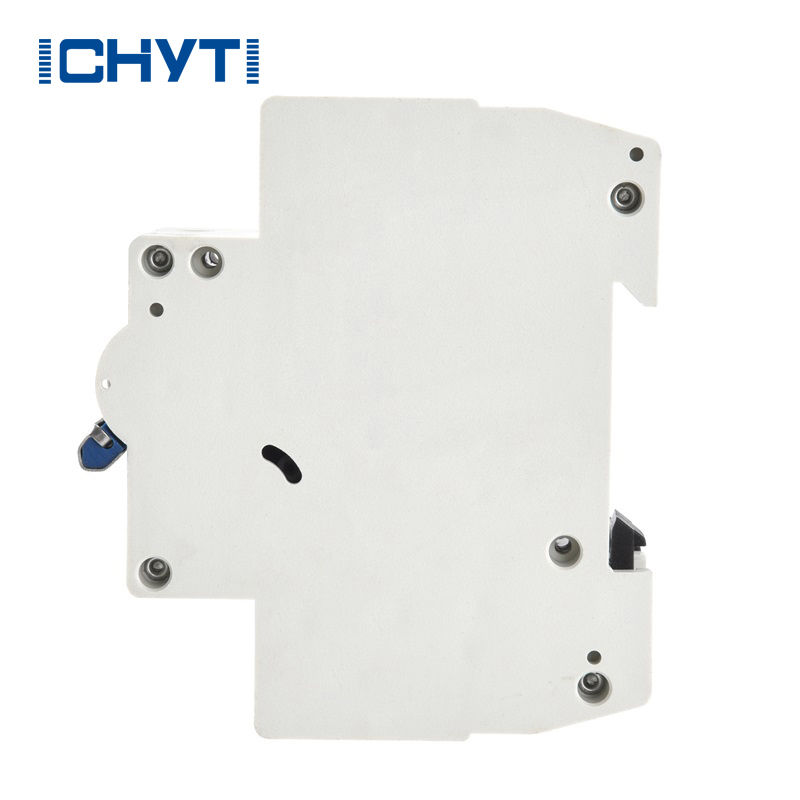

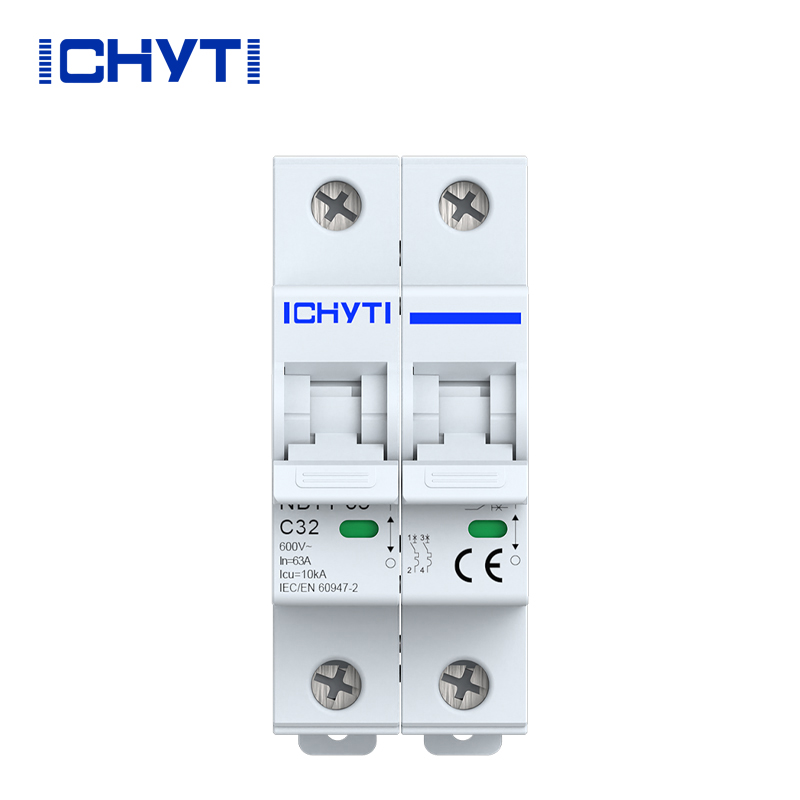

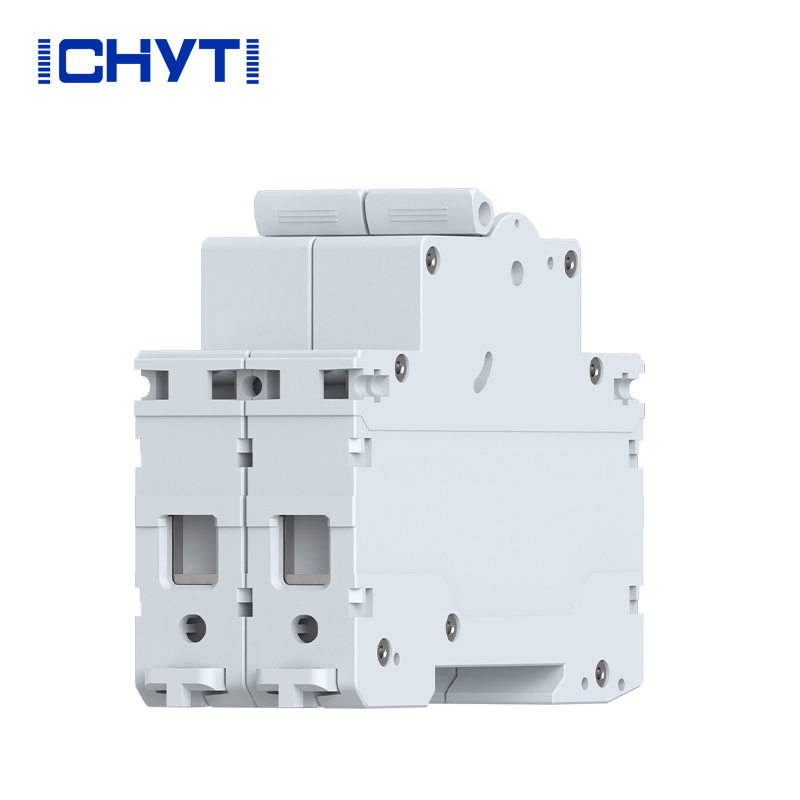

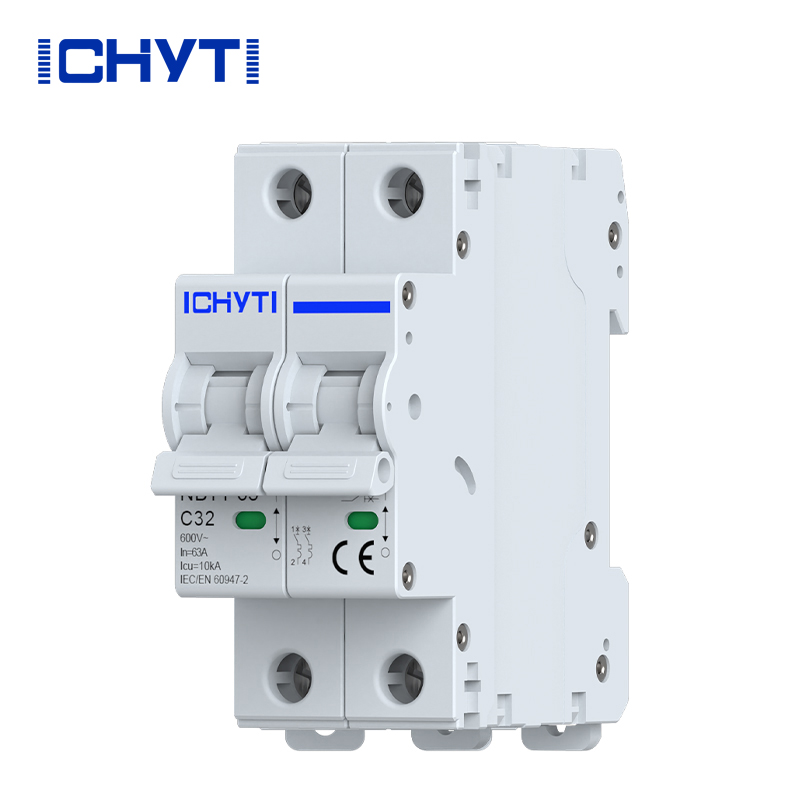

पीवी डीसी सर्किट ब्रेकर

आईसीएचवाईटीआई नवीनतम पीवी डीसी सर्किट ब्रेकर मेड इन चाइना में लोड के साथ गियर स्विच करने की क्षमता नहीं है, जबकि डीसी सर्किट ब्रेकर उन स्थितियों के लिए उपयुक्त हैं जहां वोल्टेज की आवश्यकताएं अधिक नहीं हैं और लगातार समायोजन आवश्यक नहीं हैं, जैसे प्रकाश सर्किट और घरेलू उपकरण।

जांच भेजें पीडीएफ डाउनलोड

उत्पाद वर्णन

स्टॉक में यह चीन आईसीएचवाईटीआई पीवी डीसी सर्किट ब्रेकर डीसी सिस्टम पर ओवरलोड और शॉर्ट सर्किट संरक्षण के लिए उपयुक्त है, और 63 ए से नीचे रेटेड धाराओं और 300V, 600V, और 1000V के रेटेड वोल्टेज वाले डीसी उपकरण और बिजली के उपकरणों के लिए उपयुक्त हैं। यह उत्पाद बिजली, डाक, परिवहन, खनन और उद्यमों जैसे विभिन्न क्षेत्रों में व्यापक रूप से उपयोग किया जाता है, और IEC60898-1 और GB140482 के मानकों को पूरा करता है। समान उत्पादों की तुलना में, इस उत्पाद में उच्चतम रेटेड वोल्टेज स्तर है।

ICHYTI pv डीसी सर्किट ब्रेकर पैरामीटर (विशिष्टता)

उत्पाद मॉडल		एनबीएल7-63

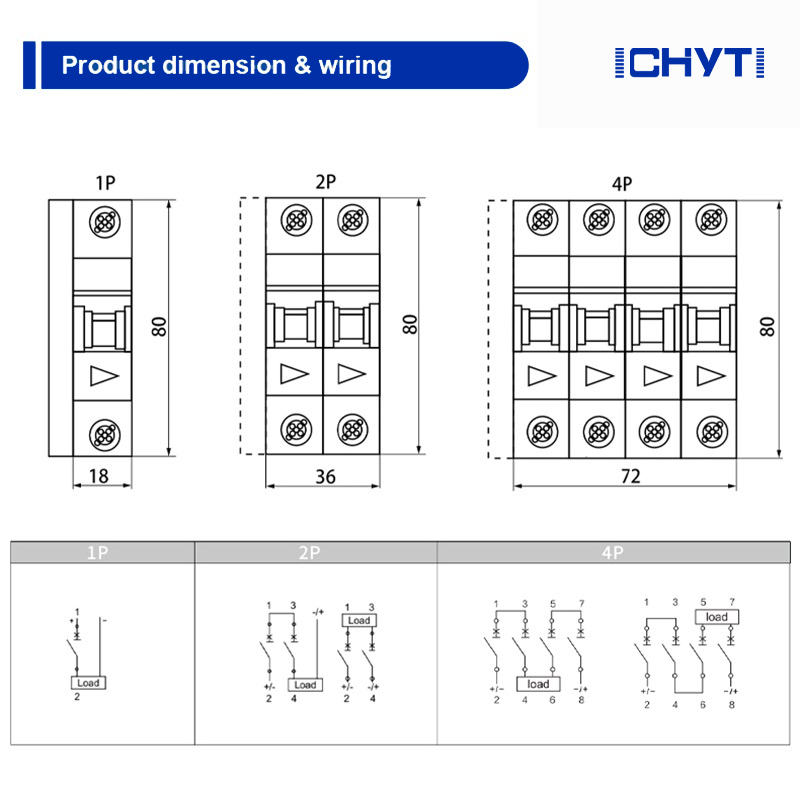

पोल		1पी	2पी	4पी
फ्रेम करंट		63ए
वर्तमान मूल्यांकित	में	6, 10, 16, 20, 25, 32, 40, 50z63A
रेटेड वर्किंग वोल्टेज	यूई (डीसी)	300 वी	500/600/1000 वी	1000 वी
रेटेड इन्सुलेशन वोल्टेज	उई	1200 वी
रेटेड आवेग वोल्टेज का सामना करते हैं	उइम्प	6kV
तोड़ने की क्षमता	लियू	6 के.ए
ट्रिपिंग विशेषता		C
ट्रिपिंग प्रकार		थर्मल चुंबकीय
विद्युत जीवन	वास्तविक	500 साइकिल (63A फ़्रेम)
	मानक	300 चक्र
यांत्रिक जीवन	वास्तविक	10000 चक्र (63A फ़्रेम)
	मानक	9700 चक्र
ओवरवॉल्टेज श्रेणी		तृतीय
प्रदूषण का स्तर		3
प्रवेश संरक्षण		IP40 वायरिंग पोर्ट IP20
नमी और गर्मी का प्रतिरोध		कक्षा 2
टर्मिनल क्षमता		2.5 x 35 मिमी2
टर्मिनलों का बन्धन टोक़		2.0â 3.5 एनएम
परिवेश का तापमान		-30âã+70â
भंडारण तापमान		-40âã+85â
इंस्टॉलेशन तरीका		शोर
मानक		आईईसी 60947-2

ICHYTI pv डीसी सर्किट ब्रेकर फ़ीचर

◉ फ्रंट टॉप डिज़ाइन हैंडल ऑपरेशन को अधिक आरामदायक और सुरक्षित बनाता है;

◉ यांत्रिक जीवन 20000 गुना से अधिक है, दीर्घकालिक उपयोग सुनिश्चित करता है;

◉ GBT140482, IEC60947-2 मानकों, EU RoHS पर्यावरणीय आवश्यकताओं और CCC और CE प्रमाणपत्रों का अनुपालन;

◉ डीसी सिस्टम, विशेष रूप से संचार और फोटोवोल्टिक सिस्टम के लिए उपयुक्त।

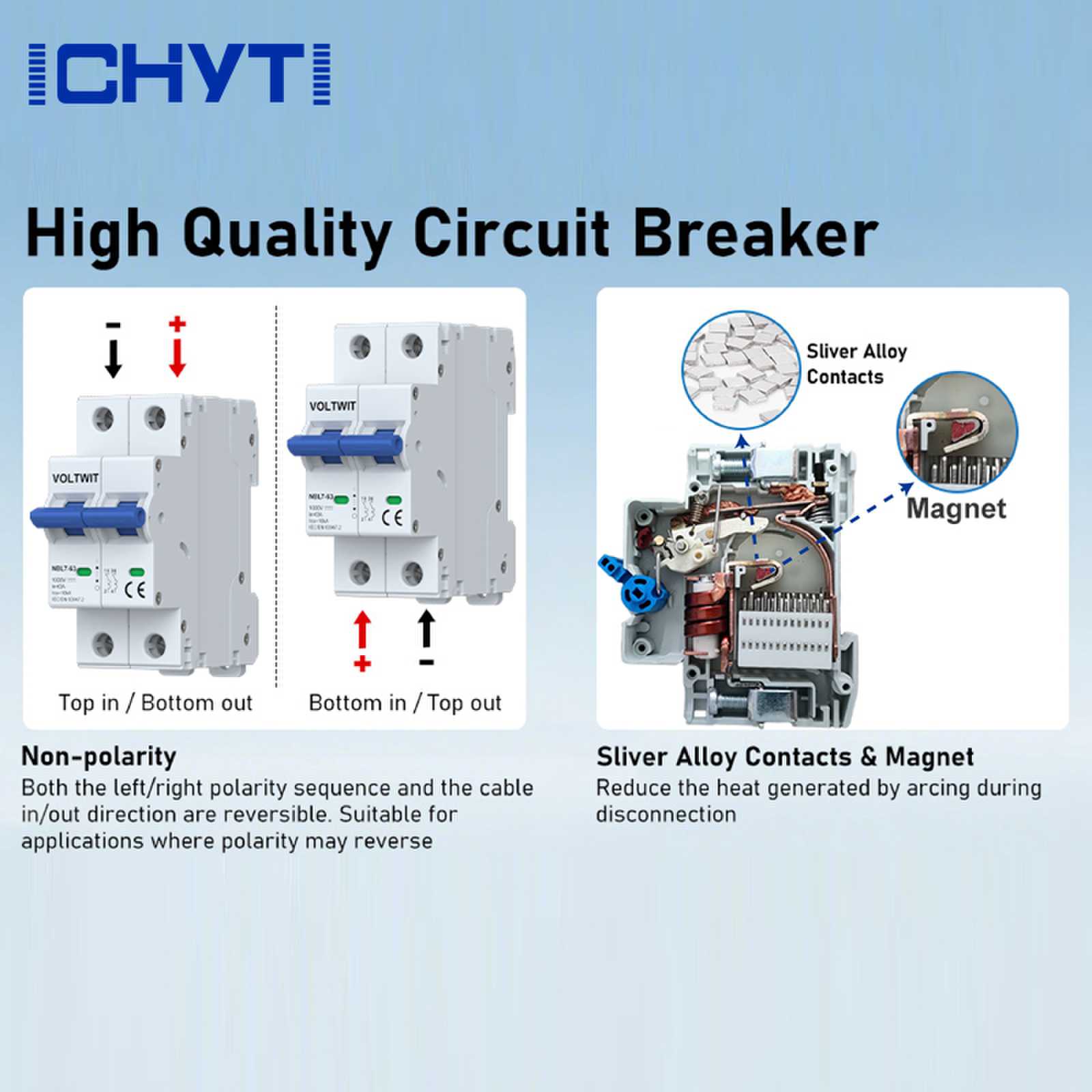

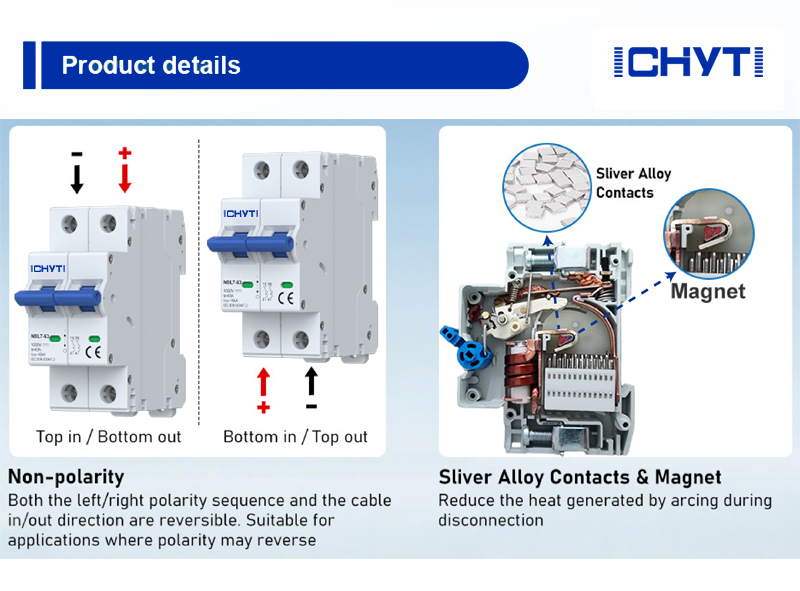

ICHYTI pv डीसी सर्किट ब्रेकर विवरण

ICHYTI pv dc सर्किट ब्रेकर विकास कठिनाइयाँ

पीवी डीसी सर्किट ब्रेकर का विकास दो मुख्य कठिनाइयों का सामना करता है। सबसे पहले, डीसी सिस्टम करंट स्वाभाविक रूप से शून्य को पार नहीं करता है, इसलिए परिपक्व चाप बुझाने वाली तकनीक का उपयोग एसी सर्किट ब्रेकर की तरह नहीं किया जा सकता है; दूसरे, डीसी सिस्टम में बड़ी संख्या में आगमनात्मक घटक होते हैं, जो बड़ी मात्रा में ऊर्जा को स्टोर करते हैं, जिससे डीसी फॉल्ट करंट को तोड़ने में कठिनाई होती है।
