सौर पैनलों के लिए डीसी सर्किट ब्रेकर

ICHYTI चीन में सौर पैनल निर्माता और आपूर्तिकर्ता के लिए बड़े पैमाने पर डीसी सर्किट ब्रेकर है। हम कई वर्षों से सौर विद्युत घटकों में विशिष्ट हैं। हमारे उत्पादों की कीमत अच्छी है और अधिकांश यूरोपीय बाजारों को कवर करती है। हम चीन में आपके दीर्घकालिक भागीदार बनने की आशा करते हैं।

जांच भेजें पीडीएफ डाउनलोड

उत्पाद वर्णन

सौर पैनलों के लिए चीन निर्माता आईसीएचवाईटीआई डीसी सर्किट ब्रेकर में केसिंग, ऑपरेटिंग मैकेनिज्म, थर्मल ओवरलोड प्रोटेक्शन, इलेक्ट्रोमैग्नेटिक ट्रिपिंग, कॉन्टैक्ट सिस्टम और आर्क सिस्टम जैसे घटक होते हैं। इसकी अनूठी डिजाइन संरचना अधिभार और शॉर्ट सर्किट संरक्षण कार्य प्रदान कर सकती है। इसके अलावा, एक मजबूत स्थायी चुंबक चाप प्रणाली के अलावा उत्पाद की शॉर्ट सर्किट क्षमता में और सुधार होता है, जो 6KA के स्तर तक पहुंच जाता है।

सौर पैनलों के लिए आईसीएचवाईटीआई डीसी सर्किट ब्रेकर पैरामीटर (विशिष्टता)

उत्पाद मॉडल		एनबीएल7-63
पोल		1पी	2पी	4पी
फ्रेम करंट		63ए
वर्तमान मूल्यांकित	में	6, 10, 16, 20, 25, 32, 40, 5		0, 63 ए
रेटेड वर्किंग वोल्टेज	यूई (डीसी)	300 वी	500/600/1000 वी	1000 वी
रेटेड इन्सुलेशन वोल्टेज	उई	1200 वी
रेटेड आवेग वोल्टेज का सामना करते हैं	उइम्प	6kV
तोड़ने की क्षमता	लियू	6KA
ट्रिपिंग विशेषता		C
ट्रिपिंग प्रकार		थर्मल चुंबकीय
विद्युत जीवन	वास्तविक	500 साइकिल (63A फ़्रेम)
	मानक	300 चक्र
यांत्रिक जीवन	वास्तविक	10000 चक्र (63A फ़्रेम)
	मानक	9700 चक्र
ओवरवॉल्टेज श्रेणी		तृतीय
प्रदूषण का स्तर		3
प्रवेश संरक्षण		IP40 वायरिंग पोर्ट IP20
नमी और गर्मी का प्रतिरोध		कक्षा 2
टर्मिनल क्षमता		2.5 x 35 मिमी2
टर्मिनलों का बन्धन टोक़		2.0â3.5 एनएम
परिवेश का तापमान		-30~+70°C
भंडारण तापमान		-40â~+85â
इंस्टॉलेशन तरीका		शोर
मानक		आईईसी 60947-2

सौर पैनलों के लिए आईसीएचवाईटीआई डीसी सर्किट ब्रेकर फ़ीचर

◉ वायरिंग करते समय, बिजली आपूर्ति के सकारात्मक और नकारात्मक ध्रुवों पर ध्यान देना आवश्यक है। बिजली आपूर्ति इनलेट की डिजाइन विशेषताओं के कारण बिजली आपूर्ति को ऊपर से प्रवेश करने और नीचे से बाहर आने की जरूरत है;

◉ आसान स्थापना, जो केबल बचा सकती है;

◉ इसका उपयोग 5-10 इंच की सुरक्षा दक्षता के साथ कम दबाव वाले प्रतिरोधक और आगमनात्मक भार की रक्षा के लिए किया जा सकता है;

◉ परिवारों, कार्यालयों, निर्माण और औद्योगिक क्षेत्रों के लिए उपयुक्त।

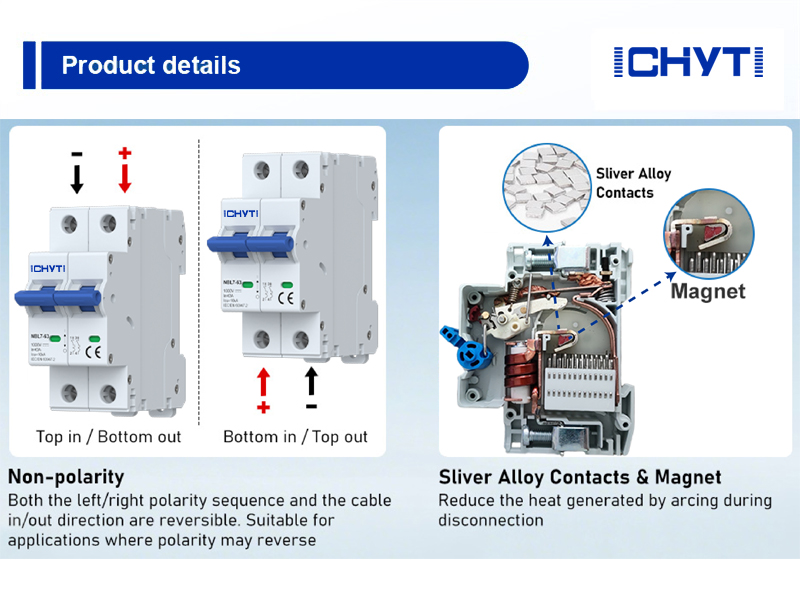

सौर पैनलों के विवरण के लिए आईसीएचवाईटीआई डीसी सर्किट ब्रेकर

◉ दृश्य लाल और हरा संकेत: स्विच स्थिति, एक नज़र में स्पष्ट।

◉ डबल मोटा हैंडल: साथ ही, यह पूर्णता और ऑपरेशन आराम बढ़ा सकता है।

◉ पीसी लौ मंदक सामग्री: उच्च तापमान प्रतिरोध के साथ पीसी लौ मंदक खोल, कोई विरूपण नहीं, सुंदर और चिकनी उपस्थिति, पहनने में आसान नहीं, अच्छा विरोधी उम्र बढ़ने का प्रदर्शन।

◉ शीर्ष शीतलन डिजाइन: प्रभावी गर्मी अपव्यय, सर्किट ब्रेकर अति ताप के कारण होने वाली गलती को कम करें।
