सौर पैनल केबल कनेक्टर्स

चीन के आपूर्तिकर्ता ICHYTI सौर पैनल केबल कनेक्टर चीन में बने 1500V फोटोवोल्टिक सिस्टम के लिए ग्राहक की जरूरतों के लिए पूरी तरह से अनुकूलित हैं। सोलर पैनल केबल कनेक्टर्स को दो भागों में बांटा गया है: लाइन एंड और बोर्ड एंड, और जिसे हम आमतौर पर सोलर पैनल केबल कनेक्टर के रूप में संदर्भित करते हैं, वह लाइन एंड कनेक्टर को संदर्भित करता है। इसमें दो भाग होते हैं: धातु के हिस्से और इन्सुलेशन के हिस्से। एमसी बहु संपर्क के लिए खड़ा है, जबकि 4 धातु कोर के व्यास आकार का प्रतिनिधित्व करता है।

ICHYTI सौर पैनल केबल कनेक्टर पैरामीटर (विशिष्टता)



ICHYTI सौर पैनल केबल कनेक्टर्स प्रदर्शन की आवश्यकता

◉ फोटोवोल्टिक कनेक्टर्स में अच्छी चालकता होनी चाहिए, और संपर्क प्रतिरोध 0.35 मिलीमीटर से अधिक नहीं होना चाहिए।
◉ सौर सेल घटकों के सुरक्षा प्रदर्शन को सुनिश्चित करने के लिए पर्याप्त सुरक्षा प्रदर्शन होना आवश्यक है। पर्यावरण और जलवायु जिसमें सौर ऊर्जा उपकरण का उपयोग किया जाता है, कभी-कभी बेहद कठोर हो सकता है, इसलिए इसमें जलरोधी, उच्च तापमान प्रतिरोधी, जंग-रोधी, उच्च इन्सुलेशन और अन्य प्रदर्शन होना चाहिए, और सुरक्षा स्तर IP68 तक पहुंचना चाहिए।
◉ सौर कनेक्टर की संरचना दृढ़ और भरोसेमंद होनी चाहिए, और सही ढंग से डाले गए नर और मादा कनेक्टरों में 80 एन से कम की कनेक्शन शक्ति नहीं होनी चाहिए। 4mm ² कनेक्शन के लिए केबल का MC4 कनेक्टर 39A करंट ले जाने पर 105 डिग्री सेल्सियस की ऊपरी सीमा तापमान से अधिक नहीं होना चाहिए। MC4/H4 कनेक्टर मेल और फीमेल कनेक्टर्स के साथ सिंगल कोर कनेक्टर है, जिसमें अच्छी सीलिंग, सुविधाजनक इंसर्शन और आसान रखरखाव और मरम्मत जैसे कई फायदे हैं।

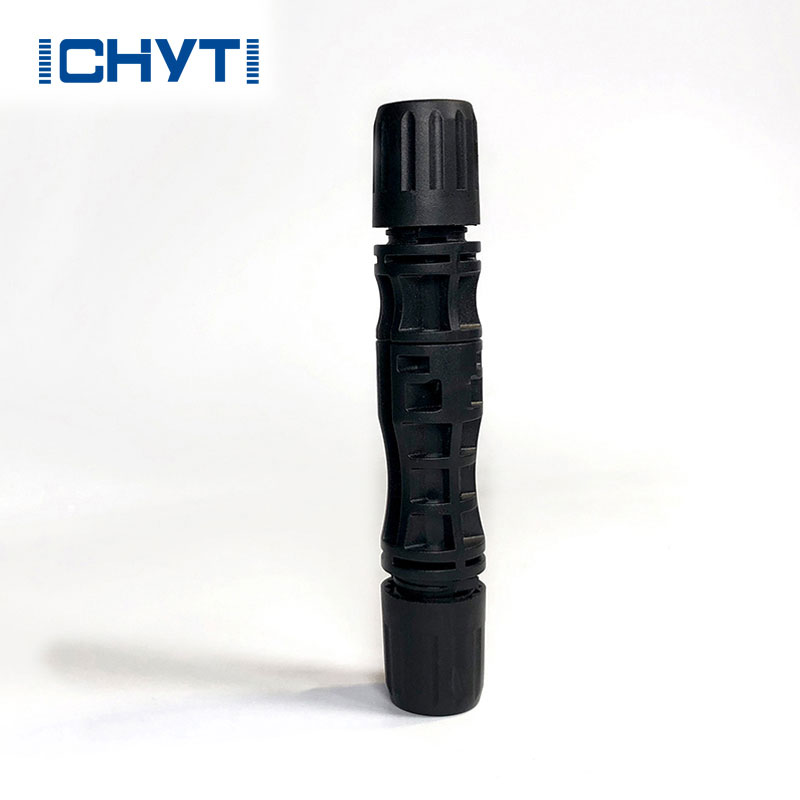

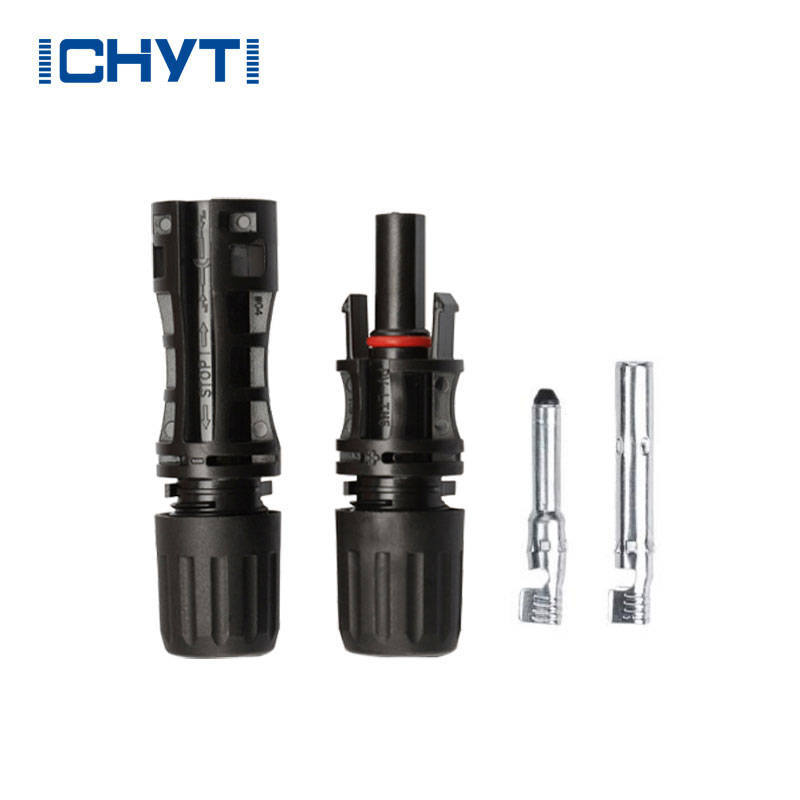

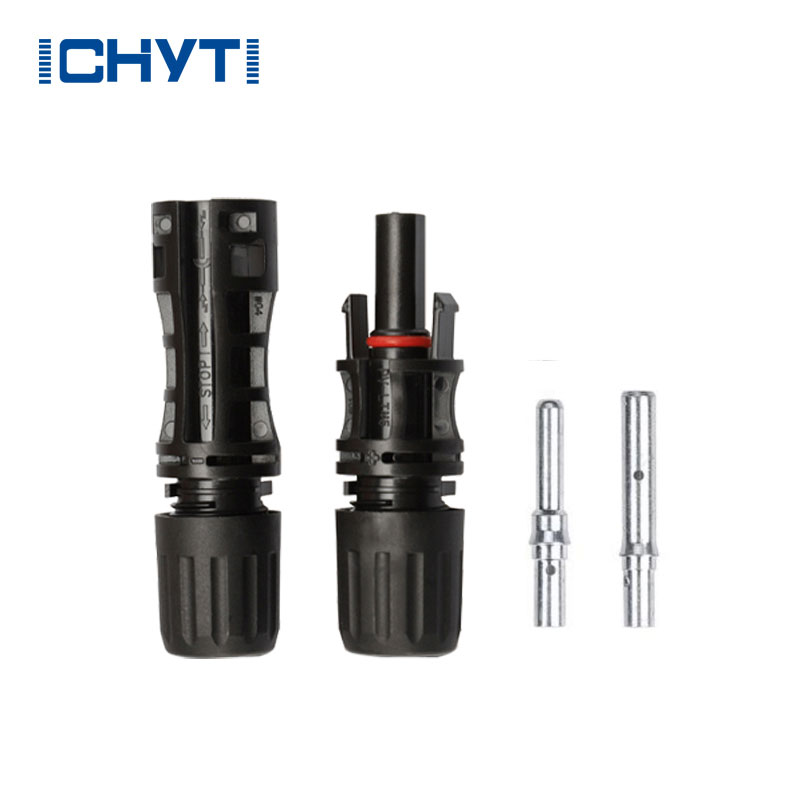

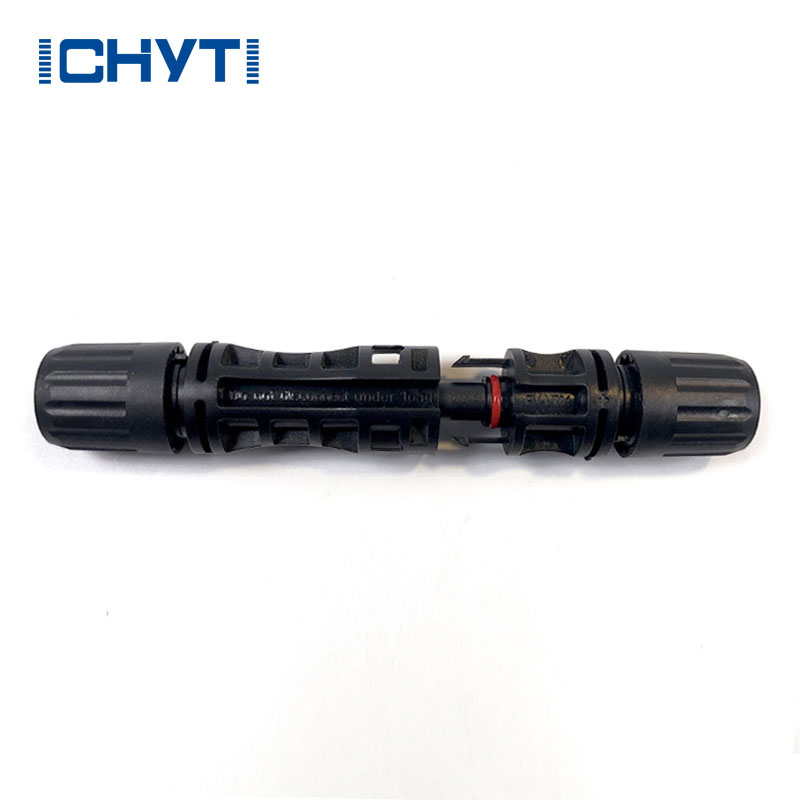

ICHYTI सौर पैनल केबल कनेक्टर्स विवरण

ICHYTI सौर पैनल केबल कनेक्टर आयाम और वायरिंग



ICHYTI सौर पैनल केबल कनेक्टर्स स्थापना सावधानियां

प्लग का चयन करते समय, उत्पाद की गुणवत्ता पर ध्यान दिया जाना चाहिए, जिसमें आंतरिक धातु कंडक्टर के आकार, सामग्री की मोटाई, लोच और कोटिंग का अनुपालन शामिल है जो बड़ी धाराओं को ले जाने की क्षमता को पूरा करता है और अच्छा संपर्क रखता है। प्लग खोल के प्लास्टिक को दरार के बिना एक चिकनी सतह सुनिश्चित करनी चाहिए, और इंटरफ़ेस अच्छी तरह से सील होना चाहिए। घटक कनेक्टर्स स्थापित करते समय, कनेक्टर्स की उम्र बढ़ने, आंतरिक कनेक्टर्स और केबलों के क्षरण, संपर्क प्रतिरोध में वृद्धि, और यहां तक ​​​​कि प्रज्वलन से बचने के लिए, सिस्टम दक्षता या आग में कमी के लिए धूप और बारिश के संपर्क से बचना आवश्यक है। दुर्घटनाओं।

फोटोवोल्टिक कनेक्टर्स की स्थापना और crimping प्रक्रिया अत्यंत महत्वपूर्ण है, और पेशेवर crimping उपकरण का उपयोग किया जाना चाहिए। फोटोवोल्टिक बिजली संयंत्रों के निर्माण से पहले, प्रासंगिक इंजीनियरिंग स्थापना कर्मियों को क्रिम्पिंग संचालन पर प्रशिक्षण प्राप्त करना चाहिए।
