क्या आप मान रहे हैं कि एक एसी सर्ज सुरक्षात्मक उपकरण आपकी पूरी बिल्डिंग को कवर करता है?

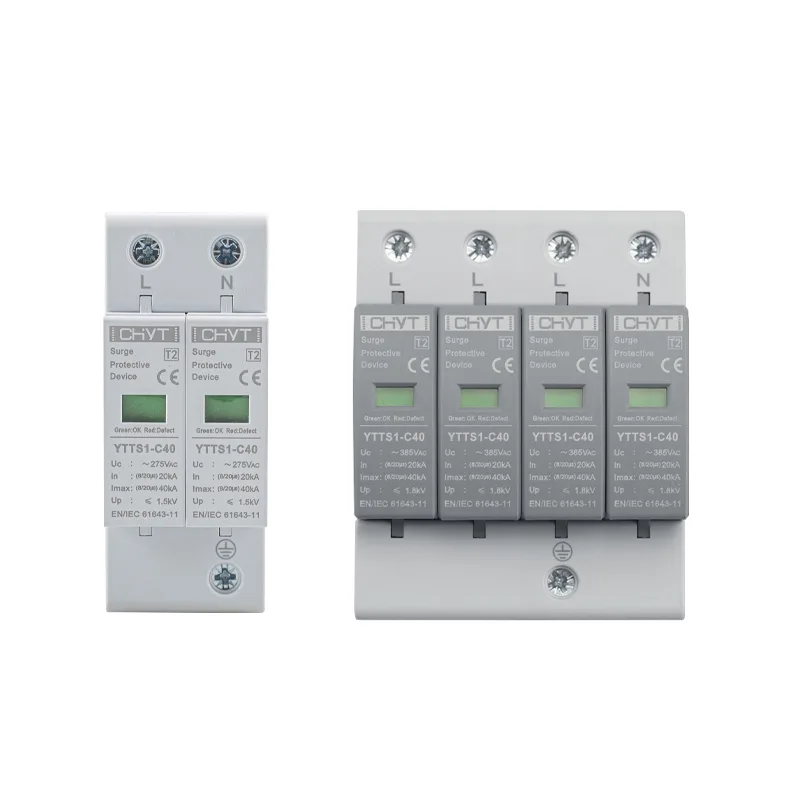

चिटएसी सर्ज सुरक्षात्मक उपकरणएप्लिकेशन दिखाते हैं कि बहु-स्तरीय इमारत के लिए एक सुरक्षा बिंदु पर्याप्त क्यों नहीं हो सकता है।

कोई उछाल विनम्रतापूर्वक एक पूर्व निर्धारित दरवाजे से किसी इमारत में प्रवेश नहीं करता है। बिजली, उपयोगिता स्विचिंग, मोटर शुरू और बंद हो जाती है, या स्थानीय बिजली नेटवर्क में खराबी विद्युत स्थापना में विभिन्न बिंदुओं पर क्षणिक ओवरवॉल्टेज ला सकती है। एक बार जब कोई उछाल किसी इमारत में प्रवेश कर जाता है, तो वायरिंग स्वयं समस्या का हिस्सा बन सकती है, जो संवेदनशील उपकरणों की ओर क्षणिक ले जाती है।

यह विद्युत प्रणाली योजना के लिए एक व्यावहारिक प्रश्न उठाता है: क्या एक एसी सर्ज सुरक्षात्मक उपकरण वास्तव में पूरी इमारत की रक्षा कर सकता है?

कम केबल रन और सीमित उपकरणों वाले एक छोटे इंस्टॉलेशन में, रणनीतिक रूप से स्थित एक उपकरण उपयोगी सुरक्षा प्रदान कर सकता है। हालाँकि, एक बड़ी इमारत में, एकल सुरक्षा बिंदु पर निर्भर रहने से डाउनस्ट्रीम सर्किट उजागर हो सकते हैं।

एक सुरक्षा बिंदु पर्याप्त क्यों नहीं हो सकता?

सर्ज प्रोटेक्शन अत्यधिक क्षणिक वोल्टेज को उपकरण से दूर और ग्राउंडिंग सिस्टम की ओर मोड़कर काम करता है। सुरक्षा उपकरण संरक्षित किए जा रहे उपकरण के जितना करीब होगा, उस उपकरण तक पहुंचने वाले वोल्टेज को नियंत्रित करना उतना ही आसान होगा।

जैसे-जैसे इमारत बड़ी होती जाती है यह और अधिक जटिल हो जाता है।

एक तीन मंजिला व्यावसायिक इमारत पर विचार करें। मुख्य वितरण बोर्ड भूतल पर स्थित हो सकता है, जबकि कंप्यूटर, एचवीएसी नियंत्रक, प्रकाश व्यवस्था, संचार उपकरण और अन्य इलेक्ट्रॉनिक भार कई मंजिलों पर वितरित किए जाते हैं। केवल मुख्य इनकमिंग पैनल पर स्थापित एक सर्ज सुरक्षात्मक उपकरण पूरे विद्युत नेटवर्क में प्रत्येक क्षणिक को स्वचालित रूप से समाप्त नहीं कर सकता है।

केबल की लंबाई मायने रखती है क्योंकि तेज क्षणिक के दौरान कंडक्टरों के साथ वोल्टेज अभी भी विकसित हो सकता है। एक उपकरण जो सेवा प्रवेश द्वार पर अच्छा प्रदर्शन करता है, उसे नीचे की ओर अतिरिक्त सुरक्षा बिंदुओं से समर्थन की आवश्यकता हो सकती है।

यही कारण है कि सर्ज प्रोटेक्शन को एक घटक के बजाय एक प्रणाली के रूप में बेहतर समझा जाता है।

जहां क्षणिक ओवरवॉल्टेज यात्रा कर सकता है

प्रत्येक उछाल का उद्गम या पथ एक ही नहीं होता। सीधी बिजली गिरने की घटना केवल एक संभावना है। प्रतिदिन विद्युत स्विचिंग भी क्षणिक स्थितियाँ पैदा कर सकती है।

सामान्य स्रोतों में शामिल हैं:

एक क्षणिक मुख्य वितरण प्रणाली से शाखा सर्किट में जा सकता है। यदि संवेदनशील उपकरण प्राथमिक सुरक्षा बिंदु से कुछ दूरी पर स्थित है, तो अतिरिक्त सुरक्षा उपयुक्त हो सकती है।

निम्नलिखित सरलीकृत दृश्य अंतर को समझाने में मदद करता है:

सटीक व्यवस्था विद्युत डिज़ाइन, ग्राउंडिंग सिस्टम, उपकरण संवेदनशीलता और लागू स्थापना आवश्यकताओं पर निर्भर करती है।

पैनलों के बीच की दूरी मायने रखती है

सुरक्षा उपकरणों और भार के बीच की भौतिक दूरी को नज़रअंदाज करना सबसे आसान विवरणों में से एक है।

एक बड़ी इमारत की कल्पना करें जिसके एक हिस्से में मुख्य विद्युत पैनल और दूसरे हिस्से में एक स्वचालन नियंत्रण कैबिनेट हो। भले ही दोनों एक ही विद्युत प्रणाली से जुड़े हों, बहुत तेज़ क्षणिक के दौरान वे विद्युत रूप से समान नहीं होते हैं।

लंबे कंडक्टर प्रतिबाधा का परिचय देते हैं। किसी उछाल की घटना के दौरान, यह उस बिंदु के बीच वोल्टेज अंतर में योगदान कर सकता है जहां सुरक्षा स्थापित है और उस बिंदु पर जहां उपकरण जुड़ा हुआ है।

इसका मतलब यह नहीं है कि प्रत्येक आउटलेट को अपने स्वयं के सुरक्षा उपकरण की आवश्यकता होती है। इसके बजाय, सुरक्षा रणनीति को विद्युत वितरण प्रणाली की संरचना का पालन करना चाहिए।

खरीद और इंजीनियरिंग टीमों के लिए, यह एक महत्वपूर्ण अंतर है। प्रश्न केवल यह नहीं होना चाहिए, "कितने सर्ज सुरक्षात्मक उपकरणों की आवश्यकता है?" एक बेहतर सवाल यह है, "वे बिंदु कहां हैं जहां क्षणिक ऊर्जा प्रवेश कर सकती है, यात्रा कर सकती है और संवेदनशील भार तक पहुंच सकती है?"

केवल उपकरण जोड़ने से अधिक महत्वपूर्ण है समन्वय

एकाधिक सर्ज सुरक्षा उपकरण स्थापित करने से स्वचालित रूप से एक बेहतर सिस्टम नहीं बनता है।

विभिन्न वितरण स्तरों पर स्थापित उपकरणों को एक साथ काम करने की आवश्यकता है। उनकी विशेषताओं, डिस्चार्ज क्षमता, वोल्टेज संरक्षण स्तर और स्थापना व्यवस्था को संपूर्ण विद्युत प्रणाली का हिस्सा माना जाना चाहिए।

खराब समन्वय समग्र व्यवस्था की प्रभावशीलता को कम कर सकता है। इसके विपरीत, उचित रूप से तैनात सुरक्षा चरण कार्य को मुख्य वितरण बिंदु और डाउनस्ट्रीम सर्किट के बीच विभाजित कर सकते हैं।

विभिन्न सुरक्षा स्तर स्थापित करना एक सामान्य दृष्टिकोण है:

प्राथमिक सुरक्षा

आने वाली विद्युत सेवा विचार करने वाला पहला प्रमुख बिंदु है। यहां सुरक्षा बाहरी बिजली नेटवर्क से प्रवेश करने वाली पर्याप्त क्षणिक ऊर्जा को संबोधित करती है।

माध्यमिक वितरण संरक्षण

जहां किसी भवन में अलग-अलग वितरण पैनल हों, वहां अतिरिक्त सुरक्षा पर विचार किया जा सकता है। यह विशेष रूप से तब प्रासंगिक होता है जब केबल रन अपेक्षाकृत लंबे होते हैं या जब डाउनस्ट्रीम सर्किट में संवेदनशील विद्युत उपकरण होते हैं।

स्थानीय उपकरण सुरक्षा

अत्यधिक संवेदनशील प्रणालियों को उपकरण के नजदीक ही सुरक्षा की आवश्यकता हो सकती है। उदाहरणों में इलेक्ट्रॉनिक नियंत्रण प्रणाली, संचार उपकरण, निगरानी उपकरण और अन्य उपकरण शामिल हो सकते हैं जो क्षणिक ओवरवॉल्टेज से प्रभावित हो सकते हैं।

लक्ष्य हर जगह सुरक्षा स्थापित करना नहीं है. यह उपकरण के लिए असुरक्षित रास्ता खोजने से होने वाले उछाल को रोकना है जो मायने रखता है।

चयन करने से पहले क्या जांचना चाहिए?एसी सर्ज सुरक्षात्मक उपकरण?

इमारत ही सुरक्षा योजना के लिए आवश्यक कई सुराग प्रदान करती है।

एक उपयोगी समीक्षा में विद्युत प्रणाली विन्यास, नाममात्र वोल्टेज, ग्राउंडिंग व्यवस्था, अपेक्षित वृद्धि वातावरण, वितरण संरचना और जुड़े भार के प्रकार शामिल होने चाहिए।

यह पहचानने लायक भी है कि क्या सर्किट बाहर तक फैले हुए हैं या उजागर क्षेत्रों में स्थित उपकरणों से जुड़े हैं। ऐसे कनेक्शन जोखिम प्रोफाइल को काफी हद तक बदल सकते हैं।

मुख्य प्रश्नों में शामिल हैं:

ये जाँचें आम तौर पर केवल नाममात्र वोल्टेज या भौतिक उपस्थिति के आधार पर डिवाइस चुनने से अधिक उपयोगी होती हैं।

सौर ऊर्जा प्रणालियों वाली इमारतों के बारे में क्या?

स्थिति तब और दिलचस्प हो जाती है जब फोटोवोल्टिक उपकरण इमारत से जुड़ा होता है।

सौर संस्थापन बाहरी उपकरण और इनडोर वितरण प्रणालियों के बीच अतिरिक्त विद्युत मार्ग पेश कर सकते हैं। पीवी एरेज़, इनवर्टर, डीसी वायरिंग और एसी आउटपुट सर्किट सभी समग्र सुरक्षा चर्चा का हिस्सा बन सकते हैं।

यह छत पर सौर स्थापना वाली इमारतों के लिए विशेष रूप से महत्वपूर्ण है क्योंकि पीवी उपकरण भौतिक रूप से बाहरी एक्सपोज़र के करीब है जबकि उत्पन्न बिजली अंततः इमारत के विद्युत बुनियादी ढांचे से जुड़ती है।

इसलिए व्यापक पीवी सुरक्षा व्यवस्था के साथ एसी-साइड सर्ज सुरक्षा पर विचार करने की आवश्यकता है। डीसी सर्किट ब्रेकर, डीसी आइसोलेटर स्विच, डीसी सर्ज सुरक्षात्मक उपकरण और अन्य फोटोवोल्टिक सुरक्षा घटक सिस्टम के विभिन्न हिस्सों को संबोधित करते हैं और इन्हें विनिमेय नहीं माना जाना चाहिए।

सौर ऊर्जा से सुसज्जित इमारत के लिए, केवल एसी मुख्य पैनल की समीक्षा करने से अधूरी तस्वीर मिल सकती है।

"हर चीज़ के लिए एक उपकरण" धारणा

किसी एक उपकरण का आकर्षण समझ में आता है। यह सरल प्रतीत होता है, कम जगह लेता है और उन घटकों की संख्या को कम कर सकता है जिन्हें समन्वयित करने की आवश्यकता है।

लेकिन कागज पर विद्युत सादगी हमेशा क्षेत्र में पर्याप्त सुरक्षा के बराबर नहीं होती है।

छोटे और सीधे वितरण पथ वाली एक कॉम्पैक्ट इमारत की आवश्यकताएं किसी कारखाने, कार्यालय परिसर, गोदाम या कई वितरण बोर्डों वाली बहुमंजिला सुविधा से बहुत भिन्न हो सकती हैं।

इसलिए सही सवाल यह नहीं है कि क्या एक उपकरण आदर्श परिस्थितियों में किसी इमारत की सुरक्षा कर सकता है। अधिक उपयोगी प्रश्न यह है कि क्या स्थापना उन स्थानों पर पर्याप्त सुरक्षा प्रदान करती है जहां क्षणिक ऊर्जा वास्तविक रूप से प्रकट हो सकती है।

परिप्रेक्ष्य में यह बदलाव अन्यथा उचित सुरक्षा योजना को एक सुरक्षा बिंदु पर बहुत अधिक निर्भर होने से रोक सकता है।

स्थापना अभी भी मायने रखती है

यहां तक ​​कि सही ढंग से चयनित सर्ज प्रोटेक्शन घटक भी खराब प्रदर्शन कर सकता है यदि इंस्टॉलेशन को ठीक से नियंत्रित नहीं किया जाता है।

कनेक्शन कंडक्टरों को उचित रूप से छोटा रखा जाना चाहिए और लागू स्थापना आवश्यकताओं के अनुसार व्यवस्थित किया जाना चाहिए। ग्राउंडिंग और बॉन्डिंग समान रूप से महत्वपूर्ण हैं क्योंकि सर्ज करंट को संरक्षित उपकरणों से दूर एक नियंत्रित पथ की आवश्यकता होती है।

डिवाइस को उसके विद्युत कार्य के लिए उपयुक्त स्थान पर स्थापित करने की भी आवश्यकता है और जहां आवश्यक हो, अपस्ट्रीम ओवरकरंट सुरक्षा के साथ समन्वयित किया जाना चाहिए।

घटक चयन के दौरान इन विवरणों को नज़रअंदाज करना आसान है क्योंकि वे उत्पाद लेबल पर दिखाई नहीं देते हैं। फिर भी वे वास्तविक दुनिया के सुरक्षा प्रदर्शन पर सीधा प्रभाव डाल सकते हैं।

इस कारण से, सर्ज प्रोटेक्टिव डिवाइस को एक अलग सहायक उपकरण के रूप में मानने के बजाय विद्युत डिजाइन के साथ विशिष्टताओं की समीक्षा की जानी चाहिए।

भवन सुरक्षा की समीक्षा करने का एक व्यावहारिक तरीका

खरीद टीमों और विद्युत योजनाकारों के लिए, एक सरल तीन-चरणीय समीक्षा प्रक्रिया को स्पष्ट कर सकती है।

सबसे पहले, बिजली वितरण का मानचित्र बनाएं। आने वाली आपूर्ति, मुख्य पैनल, उप-पैनल और प्रमुख उपकरण की पहचान करें।

दूसरा, एक्सपोज़र पॉइंट्स की पहचान करें। बाहरी कनेक्शन, लंबे केबल रन, बिजली के संपर्क और क्षणिक वोल्टेज के लिए सीमित सहनशीलता वाले उपकरणों की तलाश करें।

तीसरा, सुरक्षा समन्वय का मूल्यांकन करें। निर्धारित करें कि क्या सेवा प्रवेश द्वार पर सुरक्षा पर्याप्त है या क्या डाउनस्ट्रीम में अतिरिक्त चरणों की आवश्यकता है।

यह दृष्टिकोण केवल कीमत या एकल विद्युत पैरामीटर पर ध्यान केंद्रित किए बिना विभिन्न विशिष्टताओं की तुलना करना आसान बनाता है।

अंतिम टेकअवे

एक इमारत में आवश्यक रूप से एक ही "उछाल प्रवेश बिंदु" नहीं होता है। क्षणिक ओवरवॉल्टेज विद्युत स्थापना के विभिन्न हिस्सों से गुजर सकता है, और सुरक्षा की प्रभावशीलता स्थान, वायरिंग, ग्राउंडिंग, उपकरण संवेदनशीलता और समन्वय पर निर्भर करती है।

एक छोटी और सरल विद्युत प्रणाली के लिए, रणनीतिक रूप से स्थापित एक सुरक्षा उपकरण पर्याप्त हो सकता है। बड़े या अधिक जटिल प्रतिष्ठानों को अक्सर एक स्तरित दृष्टिकोण की आवश्यकता होती है जिसमें विद्युत नेटवर्क की संरचना और जोखिम के अनुसार सुरक्षा की व्यवस्था की जाती है।

एक की समीक्षा करते समयएसी सर्ज सुरक्षात्मक उपकरण, इसलिए सबसे महत्वपूर्ण सवाल यह नहीं है कि उपकरण कितना शक्तिशाली है, बल्कि यह कहां स्थापित है और इससे विद्युत प्रणाली के किस हिस्से की सुरक्षा की उम्मीद की जाती है। फोटोवोल्टिक स्थापनाओं के लिए, इस मूल्यांकन में एसी और डीसी सुरक्षा के बीच संबंध भी शामिल होना चाहिए।

एसी सर्ज प्रोटेक्टिव डिवाइस, डीसी सर्किट ब्रेकर, डीसी सर्ज प्रोटेक्टिव डिवाइस, डीसी आइसोलेटर स्विच, डीसी फ़्यूज़ और सोलर कॉम्बिनर बॉक्स सहित एसी और डीसी सुरक्षा घटकों को कवर करने वाली अपनी उत्पाद श्रृंखला के साथ, झेजियांग डाबो इलेक्ट्रिक कंपनी लिमिटेड (सीएचवाईटी) संपूर्ण फोटोवोल्टिक और विद्युत वितरण प्रणाली के हिस्से के रूप में सुरक्षा पर विचार करने के लिए एक उपयोगी उत्पाद संदर्भ प्रदान करती है।
