यूपीएस विद्युत आपूर्ति प्रणालियों में 1पी/2पी/3पी/4पी डीसी सर्किट ब्रेकर की वायरिंग विधियां

यूपीएस बिजली आपूर्ति प्रणालियों के विन्यास में, डीसी सर्किट ब्रेकर बैटरी सर्किट के लिए अलगाव और ओवरकरंट सुरक्षा के दोहरे कार्य करते हैं। विभिन्न प्रकार की यूपीएस बिजली आपूर्ति अलग-अलग बैटरी रेटेड वोल्टेज और धाराओं के अनुरूप होती है, इस प्रकार विभिन्न पोल काउंट के साथ डीसी सर्किट ब्रेकर के अनुकूलन की आवश्यकता होती है। यह आलेख यूपीएस सिस्टम में लागू 1पी/2पी/3पी/4पी डीसी सर्किट ब्रेकर की विभिन्न वायरिंग विधियों का विवरण देगा।

1. सर्किट ब्रेकर में रेटेड वोल्टेज और रेटेड करंट (1P प्रकार के लिए) सहित मानक पैरामीटर होते हैं। जब ये पैरामीटर बैटरी की वोल्टेज और करंट आवश्यकताओं को पूरा करने में विफल हो जाते हैं, तो सर्किट ब्रेकर पोल की संख्या जोड़कर और श्रृंखला-समानांतर कनेक्शन कॉन्फ़िगरेशन को अपनाकर ऑपरेटिंग वोल्टेज और करंट को बढ़ाया जा सकता है। विशेष रूप से, श्रृंखला कनेक्शन से वोल्टेज बढ़ता है जबकि समानांतर कनेक्शन से करंट बढ़ता है।यहां, हम उदाहरण के तौर पर 250V का रेटेड वोल्टेज लेते हैं।

ए:उदाहरण के लिए: 40 केवीए की क्षमता वाले यूपीएस और 32 सेल की रेटेड बैटरी स्ट्रिंग (समान चार्ज वोल्टेज: 14 वी × 32 = 448 वी; केवल 13.6 वी के फ्लोट चार्ज वोल्टेज वाली बैटरी भी हैं, जिसका उपयोग यहां केवल चित्रण उद्देश्यों के लिए किया जाता है), अधिकतम ऑपरेटिंग वर्तमान की गणना 40 केवीए × 1.0 ÷ 90% ÷ 10 वी ÷ 32 = के रूप में की जाती है। 139 ए (1.0 का पावर फैक्टर, 90% की दक्षता और प्रति सेल 10 वी का यूपीएस-सेट कट-ऑफ वोल्टेज मानते हुए)। इस मामले में, एक 2P 500 V 200 A सर्किट ब्रेकर पर्याप्त है। वायरिंग विधि इस प्रकार है:

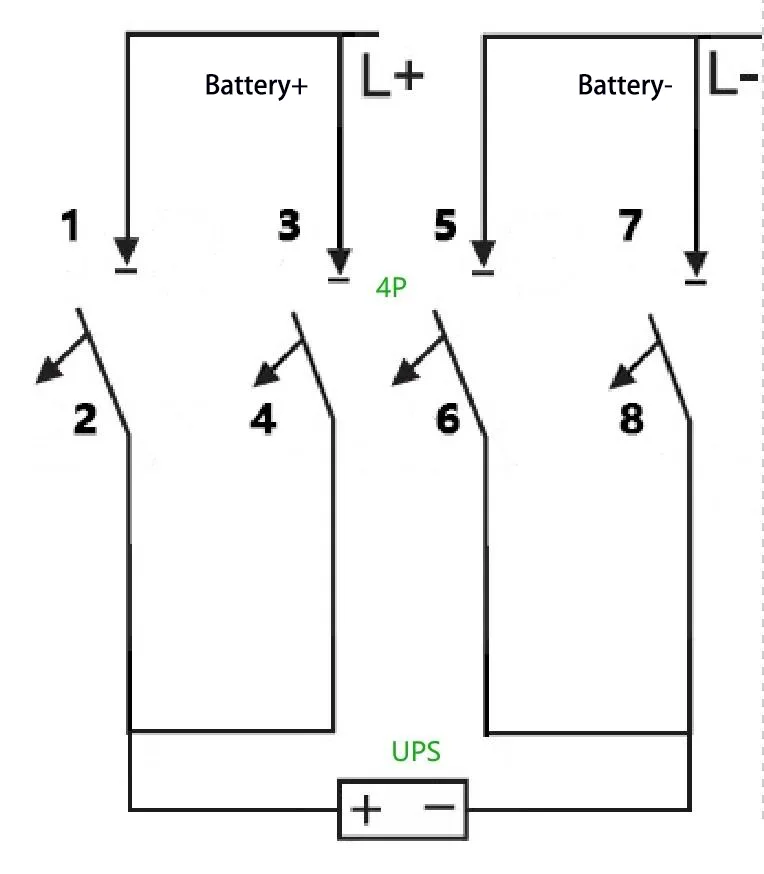

बी:यदि इसके स्थान पर 2पी 500 वी 100 ए सर्किट ब्रेकर का उपयोग किया जाए तो क्या होगा? इस आवश्यकता को 4P सर्किट ब्रेकर के साथ पूरा किया जा सकता है - विशेष रूप से, वर्तमान-वहन क्षमता को बढ़ाने के लिए 2P सर्किट ब्रेकर के दो सेटों को समानांतर करके। वायरिंग विधि इस प्रकार है:

सी:उदाहरण के लिए: 40 केवीए की क्षमता और 40 सेल की रेटेड बैटरी स्ट्रिंग (समान चार्ज वोल्टेज: 14 वी × 40 = 560 वी) वाले यूपीएस के लिए, अधिकतम ऑपरेटिंग करंट की गणना 40 केवीए × 1.0 ÷ 90% ÷ 10 वी ÷ 40 = 111 ए के रूप में की जाती है। एक 3पी 750 वी 150 एक सर्किट ब्रेकर को दो के साथ अपनाया जा सकता है। इसके ध्रुव श्रृंखलाबद्ध रूप से जुड़े हुए हैं। वायरिंग विधि इस प्रकार है:

डी:उदाहरण के लिए: 40 केवीए की क्षमता वाले यूपीएस के लिए, 32 कोशिकाओं की रेटेड बैटरी स्ट्रिंग, और तटस्थ तार कनेक्शन (चार्ज वोल्टेज बराबर: 14 वी × 32 = 448 वी, यानी, ± 224 वी), अधिकतम ऑपरेटिंग वर्तमान की गणना 40 केवीए × 1.0 ÷ 90% ÷ 10 वी ÷ 32 = 139 ए के रूप में की जाती है। 500 वी 200 एक सर्किट ब्रेकर अपनाया जा सकता है, और वायरिंग विधि इस प्रकार है:

ई:उदाहरण के लिए: 40 केवीए की क्षमता वाले यूपीएस के लिए, 40 कोशिकाओं की रेटेड बैटरी स्ट्रिंग, और तटस्थ तार कनेक्शन (चार्ज वोल्टेज बराबर: 14 वी × 40 = 560 वी, यानी, ±280 वी), अधिकतम ऑपरेटिंग वर्तमान की गणना 40 केवीए × 1.0 ÷ 90% ÷ 10 वी ÷ 40 = 111 ए के रूप में की जाती है। 750 वी 150 एक सर्किट ब्रेकर अपनाया जा सकता है, जिसके दो खंभे श्रृंखला में जुड़े हुए हैं। वायरिंग विधि इस प्रकार है:
